Решения EKF для автоматического ввода резерва, проекты щитов типа ЩАП

26.10.2021

EKF предлагает готовые решения для систем АВР на базе щитов типа ЩАП. В них реализована схема автоматического переключения на резервный источник электропитания, в качестве коммутационных аппаратов используются контакторы КМЭ.

АВР на базе ЩАП может применяться в системах электроснабжения ответственных потребителей, перерыв в питании которых допустим только на время автоматического включения резервного источника.

Электрические схемы представлены в редактируемом формате. Проектировщики могут использовать решения как целиком, так и частично.

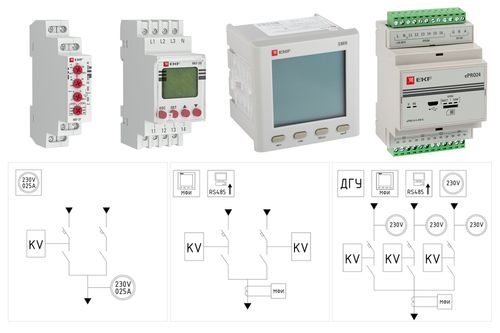

Основное оборудование

  • Реле контроля фаз RKF-37 EKF PROxima
  • Реле контроля фаз с LCD дисплеем (с нейтралью) RKF-2S EKF PROxima
  • Модуль расширения ePRO удалённого управления 6 вх., 4 вых. 230 В EKF PROxima
  • Многофункциональный измерительный прибор SMH с жидкокристаллическим дисплеем
  • Индикаторы значения напряжения ED16-22VD EKF PROxima
  • Индикаторы значения тока и напряжения ED16-22AVD 100 А EKF PROxima

Преимущества

  • АВР на базе ЩАП обладает компактными размерами.
  • С помощью контакторов обеспечивается быстрое переключение между вводами электропитания.
  • Дополнительные функции сигнализации состояния схемы и мониторинга параметров электросети позволяют интегрировать ЩАП с системами диспетчеризации здания, а также делают эксплуатацию удобнее и интеллектуальнее.
  • Реле контроля напряжения фиксируют отклонение параметров электрического тока от необходимых значений и переключают потребителей на резервный источник электропитания.
  • После восстановлении качества электропитания происходит автоматический возврат на основной ввод.
