Розетки и выключатели в квартире

Рекомендации по размещению в квартире розеток и выключателей

Нужно тщательно продумать размещение розеток, учесть количество бытовых приборов, аудио- и видеотехники, расстановку мебели. После ремонта будет весьма затруднительно что-то изменить. Поэтому, если нет уверенности, где будут находиться те или иные приборы, лучше подстраховаться и сделать лишние.

Там, где вы планируете сосредоточить основную часть техники, нужно предусмотреть не менее 5 розеток (нельзя давать нагрузку на одну розетку более 16 ампер). Активные «пожиратели энергии» вроде микроволновых печей, моющих пылесосов, стиральных машин и т.д. желательно включать в розетки, снабжённые дополнительным заземляющим контактом.

К выключателям и розеткам должен быть обеспечен удобный доступ. От пола до розетки должно быть приблизительно 25 см, до выключателя – 90 -95см (имеется в виду – до середины устройства). Если речь идет о ванной, то розетку (обязательно влагозащитную) от пола надо поднять на 1 м или чуть выше.

Приобретая выключатели и розетки, обратите внимание на следующее:

1. Первое что нужно проверить – это запах. Как правило, резкий запах, исходящий от корпуса розетки - это явный признак, что перед нами изделие из некачественного пластика вредного для человека. Еще один фактор не в пользу плохого пластика – это его мягкость. Корпус розетки или выключателя, а также рамка не должны легко деформироваться. При монтаже розетка, сердцевина которой изготовлена из мягкого материала, изменит свою геометрическую форму, вилка не будет свободно входить в отверстия с контактами или будет вываливаться. К тому же мягкий пластик быстро поцарапается, и любая самая красивая розетка потеряет внешний вид. Заодно стоит проверить массу электроустановочных изделий. Хорошая розетка должна быть тяжеленькой. Сами понимаете, что на хороший конструктив, способный обеспечить надежность, требуется материал хорошей толщины.

2. Второе важное свойство хороших розеток и выключателей - склонность к разбиранию на мелкие части. Такие образцы обычно имеют съемную рамку, приспособление для крепежа (суппорт), отдельные унифицированные модули выключателей и розеток, которые на защелках монтируются к этому суппорту. В рамках одной коллекции запасные части полностью взаимозаменяемы, так что можно самостоятельно сконструировать любую конфигурацию.

3. Самое главное в любых электроустановочных изделиях - это качество контактов. Но заглянуть внутрь, разобрать, посмотреть и пощупать розетку не всегда получается. Единственный контакт, видимый как вершина айсберга – это заземляющий. В 80% случаев внутренние контакты выполняются из того же материала, что и внешние заземляющие контакты. К тому же внешний вид и аккуратность выполнения внешнего контакта в 99% случаях говорит о состоянии внутренних. Внешний контакт должен быть в меру упругим.  Слишком тонкий и мягкий контакт сминается при встрече розетки с вилкой, а слишком твердый доставляет неудобство. Конечно, более твердый всегда лучше, чем мягкий и невнятный.

4. К хорошим розеткам прилагается инструкция по сборке. Такая инструкция может быть выполнена как обычная листовка или брошюра. Достаточно часто инструкция по сборке нанесена на мягкую упаковку из полиэтилена или пропилена.

5. Покупая выключатель, примите во внимание максимальную коммутируемую мощность и количественную норму включений. Хорошие производители дают гарантию - не менее 40 тысяч срабатываний. Если максимальная рабочая мощность выключателя будет превышена, на поверхностях контактов начнётся образование эрозии, возникнут сажа и окислы, что негативно скажется на токопроводимости. Как следствие, придётся искать замену.

Схема подключения розеток и выключателей освещения

Заменить старую розетку или выключатель, на новую, у большинства мастеров не представляет особых трудностей, достаточно просто аккуратно открутить питающий провод и прикрутить его к рабочим зажимам новой розетки.

Но если возникает необходимость подключения в распределительной коробке, например при замене электропроводки, то тут многие домашние мастера увидев в коробке кучу проводов, разводят руками и обращаются за помощью к специалистам. Чтобы не пользоваться сторонними услугами, нужно просто разобраться и внимательно изучить схему подключения розеток и выключателей.

Розетки в распределительных коробках подключаются параллельно источнику питания.

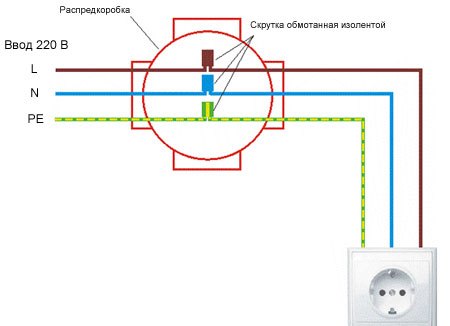

Схема подключения розеток изображена на рисунке ниже.

Схема подключения выключателей освещения отличается тем, что в распределительную коробку выводится три провода:

·         питающий;

·         провод выключателя;

·         провод светильника (люстры).

Собирать схему подключения выключателя нужно таким образом, чтобы фазный провод источника питания подключался к выключателю, а нулевой к светильнику (люстре).

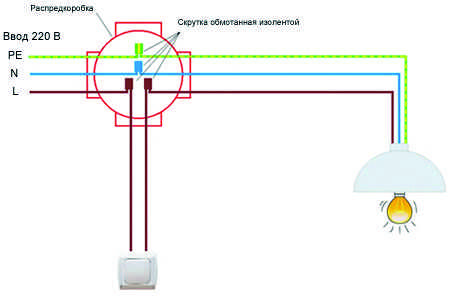

Схема  подключения выключателей изображена на рисунке

На данном рисунке показано схема подключения и управления лампой одним выключателем.
